应变片的安装
2025-09-16
应变片的安装
应变片的安装是应变测量的重要环节，贴片工艺质量将会直接影响测量精度以及可靠性，应变片的安装需要专业、正确、精确的操作步骤
一.应变片安装材料的准备

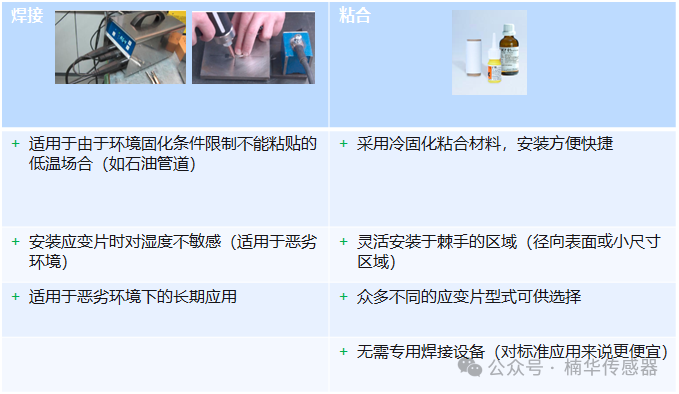

二.焊接还是粘合？
三.正确的粘合

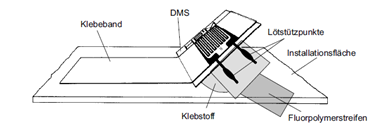

1. 定位
使用胶带将应变片固定于测量点
请使用圆头镊子！
2. 粘合（专用冷固化胶水）
提起应变片（连同焊接端子）
滴一滴专用胶水于物体表面
拇指按下应变片
按压一分钟（拇指和物体间请采用聚氟薄膜以免被粘）
提示：
目标：将应变全部传递到应变片（测量对象和应变片之间紧密相连）
粗化（打磨）增加有效区粘合力
胶水层尽量薄
四.正确的焊接
1. 首先清洁表面.
用砂纸去除较大的杂质以确保表面是纯金属
2. 在钢铁表面给应变定位
3. 应变片基底被钉于金属表面
带有一系列小焊点，如下图焊点图所示，推荐使用移动点焊设备
焊点交替

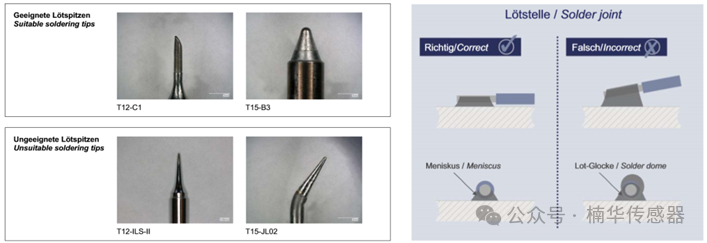

五.应变片无铅焊接要点
1.最好使用温度可控的焊接机
2.焊接头的焊接温度≤320°C
3.使用形状适合焊盘的焊头
4.焊接时间应尽可能短，避免多次焊接
5.注意：由于焊料中锡含量的增加和焊料温度的升高，刀尖磨损得更快！长时间休息时请降低温度
6.使用前，用新焊料对烙铁头进行锡化，剥去旧焊料
7.清洁焊接头，尽量避免氧化
六.应变片测量点保护
使用覆盖材料的实用建议
1.重要的是表面的彻底准备（在准备应变片安装表面时需考虑到有足够的空间进行涂胶和保护）
2.粘贴应变片后尽快安装覆盖（但需要考虑粘合剂固化时间，使用聚酰亚胺胶带作为替代）
3.关键部位是电缆（包括非常精确的保护和密封）
4.固定/保护电缆，再次保护避免损坏（杠杆效应）
5.不要封闭潮湿，如有需要使用吹风机干燥表面
使用覆盖材料的提示和技巧
1.通过各类覆盖材料的结合可增加保护等级（如使用多层）
2.水蒸气被视为非常重要的因素，必须密封（专业覆盖材料）
3.考虑极端情况下电缆的毛细现象（纵向紧缩）（湿气会通过电缆渗透到测量点，如有需要最后几厘米采用漆包线）
七.应变片快速安装小贴士
Tip 1 最重要一步是适当地准备，提前准备好安装所需的所有材料
Tip 2 使用手持式砂光机或喷砂机清洁准备安装应变片的空间，节省时间和精力
Tip 3 使用表面清洗剂清洁已打磨的空间，可以清除表面的污垢、油脂和其他杂质
Tip 4 表面准备好后，用一支空圆珠笔标出测量点
Tip 5 记住，无论你打算安装多少个应变片，都要一步一步准备好测点
Tip 6 我们建议您使用预接线应变片，这样您就不必进行焊接
Tip 7 选择合适的粘合剂
Tip 8 使用覆盖材料保护应变片整个表面
Tip 9 选择合适的放大器或数据采集系统
Tip 10 选择正确的分析软件
